BIGTREETECH EBB36 CAN V1.2 с MAX31865 для точного контроля температури

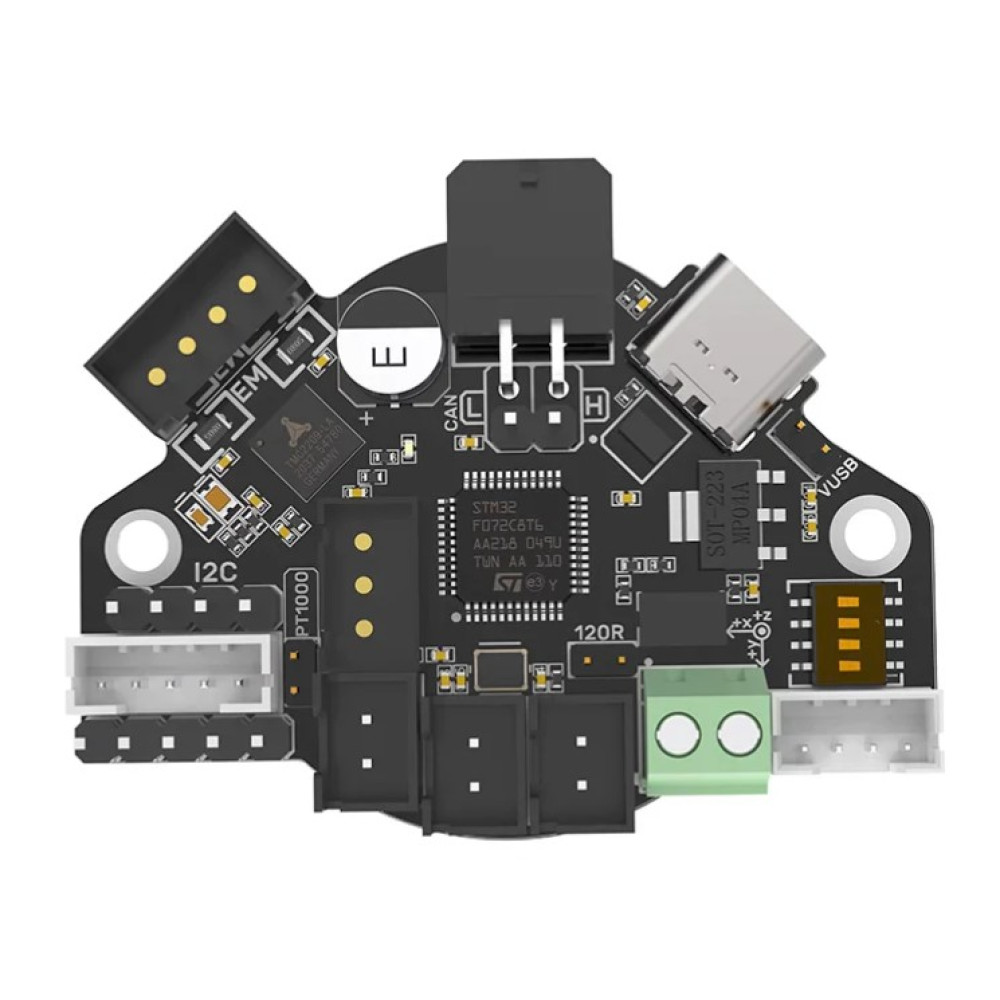

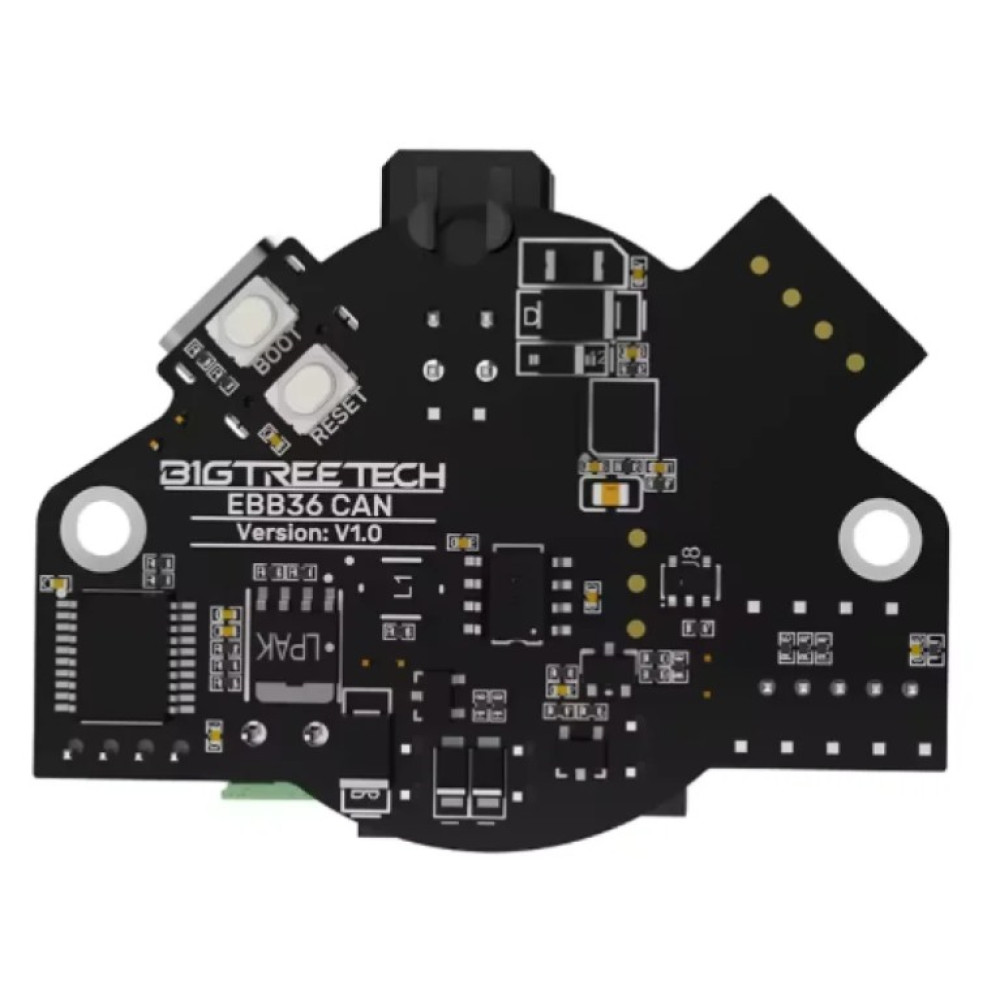

Плата керування BIGTREETECH EBB36 CAN V1.2 з MAX31865

Плата керування BIGTREETECH EBB36 CAN V1.2 з MAX31865 є високоякісним рішенням для 3D-принтерів, забезпечуючи надійну роботу і високий рівень продуктивності. Ця плата ідеально підходить для користувачів, які прагнуть покращити функціональність своїх принтерів завдяки підтримці CAN-шини та вбудованих сенсорів.

Основні характеристики:

1. Процесор:

- Мікроконтролер: ARM Cortex-M0+ STM32G0B1CBT6, 64 МГц

2. Живлення:

- Вхідна напруга: 12В-24В

- Максимальний струм: 6А

3. Порти та інтерфейси:

- CAN-шина: Підтримка зв'язку через CAN та USB для спрощення підключень

- USB: Порт Type-C для живлення та передачі даних з ESD захистом

- Інтерфейси датчиків: Вбудований MAX31865 з підтримкою PT100/PT1000 (2 або 4 дроти)

- Порти для вентиляторів: 2 порти для вентиляторів з підтримкою струму до 1А (пікове значення 1.5А)

- Модулі розширення: Інтерфейси EndStop, I2C, Probe, RGB

4. Особливості:

- Вбудований драйвер крокового двигуна TMC2209: Підтримка режиму UART

- Вбудований акселерометр ADXL345: Для вимірювання вібрацій

- Підтримка термісторів: 1 канал 100K NTC або PT1000 (TH0), 1 канал PT100/PT1000 (MAX31865)

- Захисні схеми: Діоди Шотткі для захисту MOS-транзисторів і температурних сенсорів

5. Розміри:

- Зовнішні розміри: 51.5 мм x 37 мм

- Розмір монтажних отворів: 43.85 мм, отвори для гвинтів M3 x 2

Сумісність з платами:

- BIGTREETECH Octopus, Manta M4P, M5P,M8P.

- BIGTREETECH Octopus Pro

- BIGTREETECH SKR 2

- BIGTREETECH SKR 3

- BIGTREETECH SKR Mini E3 V3.0

- Voron Design V2.4

- Voron Switchwire

- Anycubic Mega Zero

- Artillery Sidewinder X1

Переваги:

- Тиха робота: Завдяки драйверу TMC2209 забезпечується безшумна і плавна робота двигунів.

- Висока точність вимірювань: Вбудований MAX31865 підтримує 2- та 4-дротові PT100/PT1000, забезпечуючи точне вимірювання температури.

- Гнучкість підключення: Підтримка CAN і USB дозволяє легко інтегрувати плату в існуючі системи.

- Надійність: Додаткові захисні схеми запобігають пошкодженню плати під час експлуатації.

Ця плата є ідеальним вибором для тих, хто прагне забезпечити високу продуктивність та надійність свого 3D-принтера, розширюючи його можливості та покращуючи якість друку.
